Универсальный шаблон сварщика УШС-3 ЭЛИТЕСТ

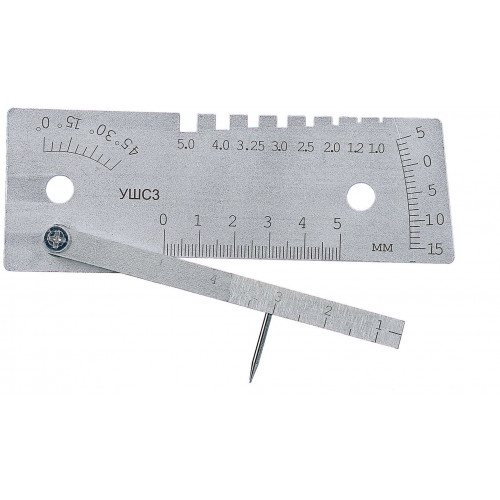

Универсальный шаблон сварщика УШС-3 ЭЛИТЕСТ (Альтернативное название: универсальный шаблон сварщика УШС-3М)   Общий вид УШС-3 1 – основание; 2 – измерительный движок; 3 – измерительный наконечник движка (2); 4 – ось; А, Б, В, Г – измерительные шкалы; Д – контрольные пазы; Ж – контрольная грань для снятия показаний шкалы (А); К – контрольная риска-индекс шкалы (Г); Л – торцевая грань Назначение  Универсальный шаблон сварщика УШС-3 предназначен для визуально-измерительного контроля стыкуемых деталей, параметров стыкового шва и дефектов. Крупные шкалы шаблона обеспечивают удобство считывания показаний. Острый наконечник измерительного движка шаблона отлично подходит для измерения вогнутости корня стыкового шва и глубины подрезов, а пазы на основании шаблона позволяют оперативно определить диаметр электродов или сварочной проволоки непосредственно на месте проведения работ. Широкий диапазон решаемых задач, в совокупности с простой и надежной конструкцией, обеспечивают востребованность УШС-3 среди специалистов по визуально-измерительному контролю (ВИК). Данный шаблон включен в состав большинства комплектов ВИК, соответствующих РД 03-606-03 (отменен с 01.01.2021). Модификация шаблона УШС-3Т разработана для решения особо ответственных задач контроля и имеет погрешность линейных измерений по шкалам Б, В и Г не более ±0,10 мм. Шаблоны сварщика УШС-3 и УШС-3Т Элитест внесены в Госреестр средств измерений РФ (№ 80844-20). Технические характеристики Шкала Единицы изм. Диапазон шкалы Цена деления шкалы Погрешность измерения УШС-3 УШС-3Т А  град.  0–45,0  5,0  ±2,00  ±1,50 Б мм  0–10  1,0  ±0,15  ±0,10 10–50 ±0,15 В  мм  1,0–4,0  0,5  ±0,20  ±0,10 Г  мм  5,0–0–10,0  1,0  ±0,20  ±0,10 10,0–15,0 ±0,20 Д мм 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0  –  ±0,10  ±0,10 Вес, не более: 160 г Материал: нержавеющая сталь Контролируемые параметры Параметр Измерение по шкале Диапазон измерения Цена деления шкалы Погрешность измерения УШС-3 УШС-3Т Подготовка к сварке толщина деталей (s), мм Б 0–10,0 10,–50,0 1,0 ±0,15 ±0,10 ±0,15 притупление кромки (c), мм зазор между деталями (b), мм В 1,0–4,0 0,5 ±0,20 ±0,10 глубина скоса кромки (h1), мм Г 0–10,0 10,0–50,0 1,0 ±0,20 ±0,10 ±0,20 смещение кромок (h2), мм, относительно верхней детали (h2) относительно нижней детали 0–5,0 ±0,10 угол скоса кромки (β), град. А 0–45,0 5,0 ±2,00 ±1,50 диаметр электродов и сварочной проволоки (d1), мм Д 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0 – ±0,10 ±0,10 Стыковой шов выпуклость стыкового шва (g1) и его корня (g2), мм Г 0–5,0 1,0 ±0,20 ±0,10 вогнутость стыкового шва (g3) и его корня (g4), мм 0–10,0 10,0–15,0 ±0,10 ±0,20 ширина шва (е), мм Б 0–10,0 10,0–50,0 1,0 ±0,15 ±0,10 ±0,15 Дефекты длина дефекта (l), мм глубина дефекта, чешуйчатости, западания между валиками (h3), мм Г 0–5,0 1,0 ±0,20 ±0,10 ..

0.00 р.
